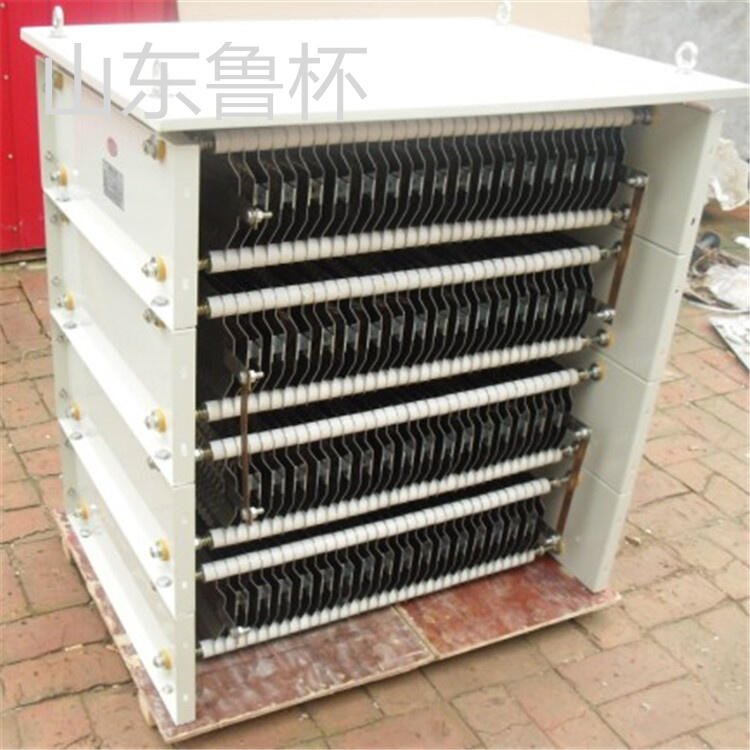

山東魯杯6KV-400A-10S中性點接地電阻溫升系數低阻值變化率小

NGR系列中性點接地電阻柜裝置適用于3～66KV以電纜線路為主的城市配電網、大型工礦企業、機場、港口、地鐵等重要電力用戶的配電網以及發電廠發電機和廠用電系統，是用于聯接變壓器或發電機與大地之間的一種保護型電器。

產品電阻元件采用*鎳鉻合金電熱金屬材料，具有耐高溫、抗氧化性能力強、抗拉強度高、電阻率高及阻值穩定等特點，尤其是在高溫1000℃下仍然能夠保持良好的電熱金屬性能，產品運行安全、可靠。

根據不同的接線方式或客戶需求，可配置環氧樹脂澆注干式接地變壓器、零序電流互感器、單相隔離開關、電阻器在線監測裝置、加熱器以及溫濕度控制器等。

產品特點

NGR系列中性點接地電阻元件采用電阻、特殊配方的不銹鋼合金制造，其主要性能特點有：

耐受高溫：熔點為（1375-1500℃），高使用溫度1000℃；

抗拉強度高：抗拉強度700Mpa，在900～1000℃高溫下，機械強度基本保持不變;

電阻率高：電阻率為1.25μΩ.m,有利于減小電阻元件尺寸；

阻值穩定：電阻溫度系數1.05х10-4Ω/℃，在高溫情況下阻值變化很小，有利于保證保護的靈敏度；

抗氧化能力強：在1000℃左右的高溫下仍能保持良好的抗氧化性能。適宜于污染嚴重的環境;

高韌性：在溫度劇烈變化的運行條件下，仍保持良好的韌性，不易斷裂；

類型齊全：按照通流能力的大小，有帶狀、柵格型、螺旋繞線型、肋形繞線型、平滑繞線型等多種結構類型電阻元件；

電阻元件模塊化：每種類型的電阻制造成多種規格的標準元件，實現模塊化。通過串、并聯的方法，可以任意組合，以適應您對通流能力、電壓、阻值等各種參數的要求，替換方便；

佳散熱設計：柜體結構具有佳的冷卻氣流通路，散熱效果良好，消除了局部高溫點和易灼燒點；

使用壽命長：承諾使用壽命30年?？蛻艋卦L發現，在役在的電阻柜中，運行時間長的已超過50年。

執行標準

DL/T780-2001 配電系統中性點接地電阻器

GB6450 干式電力變壓器

DL/T620-1997 交流電氣裝置地過電壓保護和絕緣配合

GB/T16927-1997 高電壓試驗技術

GB1208-1997 電流互感器

GB4208-1993 外殼防護等級(IP代碼)

IEEE32-1972 中性點接地裝置的技術、術語和試驗

GB311.1-1997 高壓輸配電設備的絕緣配合

DL/T593-1996 高壓開關設備共用訂貨技術導則

GB/T11022-1999 電氣裝置安裝工程電氣設備交接試驗標準

其他相關及電力行業標準

適用條件

周圍空氣溫度：上限+50℃，下限-35℃

海拔高度：一般不超過1000m

風壓：不大于700Mpa（相當于風速34m/s）

地震烈度：不大于8級

覆冰厚度：不大于15mm

空氣污穢等級：不大于IV級
